双层子母辊雷蒙磨粉机解决传统雷蒙磨粉机不能加工细粉体难题

  磨粉机是矿粉行业应用最广泛的设备,而其中最具代表性的设备为雷蒙磨粉机。

  雷蒙磨粉机主机的通用结构为:主机底座上装有空心的中心轴架和同轴的磨环,主机主轴设于中心轴架内,伸在中心轴架外的主机主轴上端装有定辊架(或称梅花架),定辊架上通过铰连装置均匀垂吊有多个与中心轴平行并呈圆周分布的磨辊总成,磨辊总成由磨辊套和磨辊组成,在磨辊总成的公转过程中,磨辊总成靠离心力作用使每个磨辊与磨环之间保持接触,磨辊与磨环之间的相互碾压将物料粉碎而达到生产粉体的目的,这是磨粉主机的破碎机理所在

  传统结构的雷蒙磨粉机适合加工收集60目一200目的粗粉,但要收集到更高目数的细粉体(如200目一2000目甚至更高),若还采用雷蒙机加工,则雷蒙机的加工时间、产量等突出问题难以解决;既使采用加压式磨辊总成,效果也不是很理想。因此若想获取细粉或超细粉,则需采用其它结构型式的磨粉机即环辊磨。

  但环辊磨的价格昂贵,对初始粉体破碎程度要求高,日常维修保养繁琐等等因素,制约了用户对环辊磨的选择。为此,我公司提出了一种双层子母辊雷蒙磨粉机,主要解决传统雷蒙磨粉机不能加工细粉体以及加工效率低下的问题

  能够解决上述问题的双层子母辊雷蒙磨粉机,包括磨粉主机,磨粉主机的底座上同轴装有中心轴架和磨环,主机主轴下部设于中心轴架内并向下伸出连接传动机构,主机主轴上部同轴套装铲刀架,主机主轴上端装有与铲刀架顶部连接的定辊架,铲刀架底部安装铲刀,围绕轴线圆周均布设有磨辊装置,与现有技术不同的是所述磨辊装置包括纵摆式磨辊机构和横滑式磨辊机构,所述纵摆式磨辊机构包括磨辊套和下层磨辊,所述磨辊套内安装有磨辊轴,磨辊套通过铰链机构垂吊于定辊架上,所述下层磨辊于磨辊套下方安装于磨辊轴上;所述横滑式磨辊机构包括磨辊滑架和上层磨辊,所述磨辊滑架径向设置,磨辊滑架内端的竖直槽口滑动配合于磨辊套的方体上,所述上层磨辊通过磨辊轴安装于磨辊滑架外端的水平槽口内;由于两种磨辊机构的安装位置不同,上、下层磨辊处于不同的层高位置上而形成两层辊,上、下层磨辊离心力同向,且各自运行互不干扰,对应于上、下层磨辊,所述磨环为同轴的上层磨环和下层磨环,所述铲刀的铲料高度对应于下层磨辊。

  由于结构设计的要求,所述上层磨辊的径向距离要大于下层磨辊的径向距离,致使上层磨环的直径大于下层磨环直径,为使顺利下料,上层磨环与下层磨环之间应设置导料斜面。

  为减轻磨辊套的负担和减小上层磨辊的径向距离,在设计中,将所述上层磨辊的直径选择为小于下层磨辊的直径,下层磨辊的厚度选择大于上层磨辊的厚度。

  为提高碾磨效率,所述磨辊套与铲刀架之间也可设有对磨辊套产生径向推力的推力机构。

  所述推力机构为弹力机构、或为液压机构、或为气压机构,或为弹力机构与液压机构的组合结构、或为弹力机构与气压机构的组合结构。

  双层子母辊雷蒙磨粉机的优点:

  1、双层子母辊雷蒙磨粉机彻底颠覆了传统雷蒙磨粉机单层磨的结构,采用了两层辊的碾磨方式,对粉料进行由粗粉向细粉的渐进加工,碾磨过程中所受阻力小,功率损耗小、细粉生成率高。

  2、双层子母辊雷蒙磨粉机结构简单、成本低、制造加工容易,完全可以取代环辊磨而成为细粉加工的首选设备。

  附图说明:

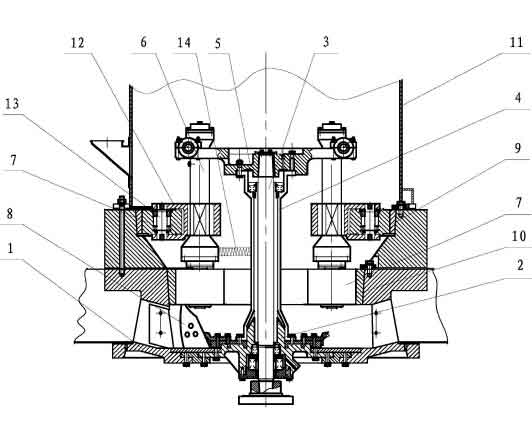

双层子母辊雷蒙磨粉机结构图

  图1为双层子母辊雷蒙磨粉机的结构示意图。

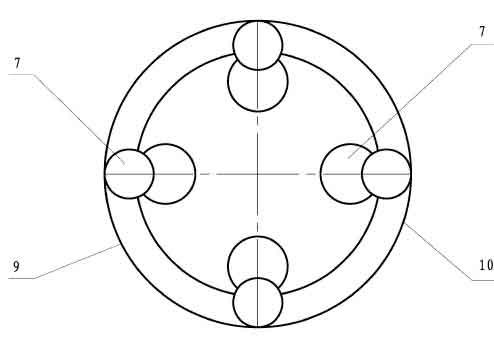

双层子母辊雷蒙磨粉机磨辊分布图

  图2为图1实施方式中磨辊的分布图。

  图号标识:1、底座;2、中心轴架;3、主机主轴;4、铲刀架;5、定辊架;6、磨辊套;7、磨辊;8、铲刀;9、上层磨环;10、下层磨环;11、罩筒;12、磨辊滑架;13、磨辊轴;14、推力机构。
